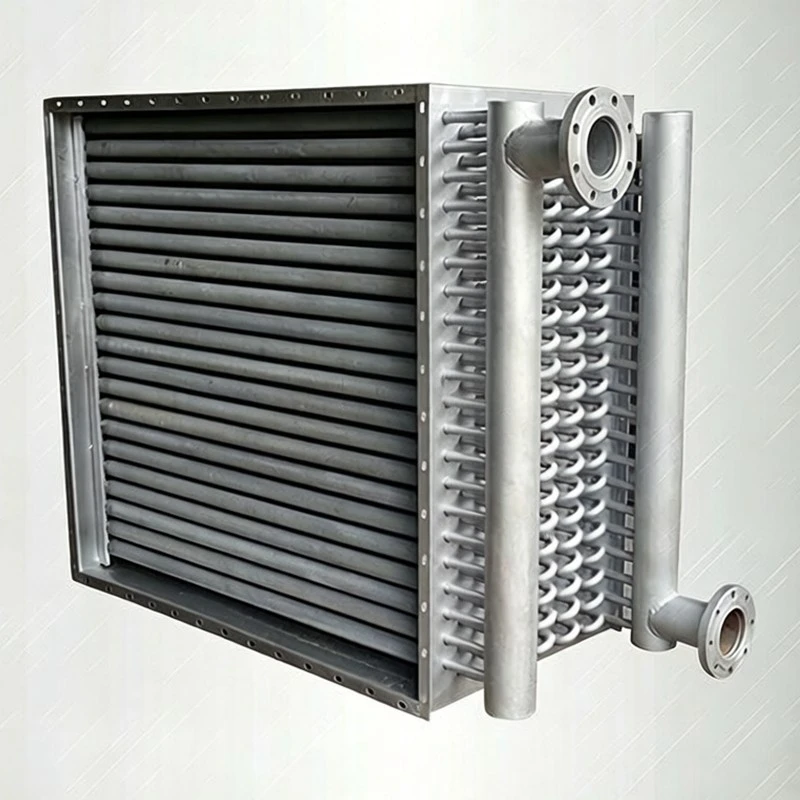

Fin X 열교환기

외경 D(mm): 50
핀 높이 h(mm): 11.5
핀 두께 s (mm): 0.3
핀 피치 t(mm): 2.5
알루미늄 튜브 벽(mm): 1

문의 보내기

제품 소개

공장 및 인증

저희 공장은 무석(无锡) 태호신도시(Taihu New City)에 있습니다. 우리는 1997년에 열교환 장비 제작을 시작했습니다. 2025년에 주식회사로 전환했습니다. 우리는 대형 판재 롤링 기계, 레이저 절단기, 자동 용접기 및 기타 50개 이상의 기계를 보유하고 있습니다. 우리는 중국 제약 장비 산업 협회의 회원입니다. 우리는 또한 Sinopec의 공급업체이기도 합니다. 우리는 자체 R&D 팀을 보유하고 있습니다. 우리는 많은 국제 브랜드와 협력해왔습니다. 우리는 모든 환경 규칙을 준수합니다. 우리는 국가 압력 용기 제조 라이센스를 보유하고 있습니다. 모든 제품은 공장에서 출고되기 전에 100% 검사를 받습니다. 제3자를 보내 검사할 수도 있습니다. 당사의 보증은 현장 도착 후 18개월입니다. 우리는 공장에서 선적항까지 보험에 가입합니다. 수출용 포장은 훈증목재와 방수천을 사용합니다. 이러한 관행은 귀하의 이익을 보호합니다.

제품 유형 및 응용 프로그램

이 제품은 당사의 최고 수출용 핀 x 열교환기 중 하나입니다. 지느러미가 있는 튜브 묶음, 쉘, 입구 및 출구 파이프가 있습니다. 우리는 두 종류의 핀 튜브를 만듭니다. 하나는 이음매 없는 강철 파이프에 감긴 냉간 압연 강철 스트립을 사용하고 아연 도금 처리한 것입니다. 다른 하나는 특수 압연 기계로 제작된 강철-알루미늄 복합 튜브를 사용합니다. 유대감은 매우 단단합니다. 이것핀 x 열 교환기열 전달이 좋고 부식에 강합니다. 온풍난방, 에어컨, 냉방, 건조 등에 사용됩니다. 증기나 고온의 물을 사용하여 공기를 가열할 수 있습니다. 공기를 식히기 위해 소금물이나 찬물을 사용할 수도 있습니다. 우리는 SRL, SRZ, UII, GLII, FUL 등 다양한 모델을 보유하고 있습니다. 모델마다 열 매체에 따라 핀 간격과 행 번호가 다릅니다. 예를 들어, UII 모델은 주름진 구리 핀이 있는 구리 튜브를 사용합니다. 핀 간격 옵션은 3.2mm, 4.2mm, 6.5mm입니다. 증기 및 온수 시스템에 사용됩니다. GLII 모델은 강철 핀이 있는 18×2mm 이음매 없는 강철 파이프를 사용합니다. 핀 간격은 3.2mm입니다. 고압이 필요하고 부식에 강합니다. FUL 모델은 플로팅 헤드 디자인의 강철-알루미늄 복합 핀 튜브를 사용합니다. 이는 열 응력을 보상합니다. 열유 가열에 매우 좋습니다.

SRL 핀 x 열 교환기 - 열 전달 계수 및 저항

모델	열매체	K값(kcal/m²·h·도)	저항(mmH2O)
SRL B×A/2	증기(1atm 게이지)	K = 13.1 (V )^0.40	H = 0.174 (V )^1.67
	과열수 130도(유량 0.023-0.037)	K = 14.2 (V )^0.24	H = 0.153 (V )^1.58
SRL B×A/3	증기(1atm 게이지)	K = 13.0 (V )^0.43	H = 0.309 (V )^1.62
	과열수 130도(유량 0.0154-0.038)	K = 12.5 (V )^0.29	H = 0.296 (V )^1.58

SRL 핀 x 열교환기 - 기술 데이터 표

모델	공기망 면적(m²)	열 면적(m²)	튜브 수량	열매체 면적(m²)	중간 통과 면적(m²)	치수(mm)	연결	체중(kg)
						A	B	A1	B1	A2	B2	A3	B3	C
SRL-5×5/3	0.11	16.7	35	0.88	0.007	500	400	545	500	575	540	605	570	200	5"/4	51
SRL-5×5/2	0.11	11	23	0.58	0.0046	500	400	545	500	575	540	605	570	160	5"/4	38
SRL-10×5/3	0.22	34	35	1.76	0.007	500	900	545	1000	575	1040	605	1070	200	5"/4	83
SRL-10×5/2	0.22	22.3	23	1.16	0.0046	500	900	545	1000	575	1040	605	1070	160	5"/4	50
SRL-12×5/3	0.27	42.6	35	2.2	0.007	500	1200	545	1250	575	1290	605	1320	200	5"/4	99
SRL-12×5/2	0.27	28	23	1.45	0.0046	500	1200	545	1250	575	1290	605	1320	160	5"/4	71
SRL-6×6/3	0.15	23.6	41	1.24	0.0082	600	500	635	600	665	640	695	670	200	3"/2	66
SRL-6×6/2	0.15	15.6	27	0.82	0.0054	600	500	635	600	665	640	695	670	160	3"/2	43
SRL-10×6/3	0.26	39.8	41	2.06	0.0082	600	900	635	1000	665	1040	695	1070	200	3"/2	95
SRL-10×6/2	0.26	26.2	27	1.36	0.0054	600	900	635	1000	665	1040	695	1070	160	3"/2	59
SRL-12×6/3	0.32	49.9	41	2.58	0.0082	600	1200	635	1250	665	1290	695	1320	200	3"/2	113
SRL-12×6/2	0.32	32.9	27	1.7	0.0054	600	1200	635	1250	665	1290	695	1320	160	3"/2	81
SRL-15×6/3	0.39	60	41	3.09	0.0082	600	1400	635	1500	665	1540	695	1570	200	3"/2	131
SRL-15×6/2	0.39	39.5	27	2.04	0.0054	600	1400	635	1500	665	1540	695	1570	160	3"/2	94
SRL-24×6/3	0.6	95.8	41	4.89	0.0082	600	2300	635	2400	665	2440	695	2470	200	3"/2	197
SRL-24×6/2	0.6	63.1	27	3.23	0.0054	600	2300	635	2400	665	2440	695	2470	160	3"/2	138
SRL-7×7/3	0.21	31.7	47	1.65	0.0094	700	600	725	700	755	740	785	770	200	2"	83
SRL-7×7/2	0.21	20.9	31	1.09	0.0062	700	600	725	700	755	740	785	770	160	2"	60
SRL-10×7/3	0.3	45.7	47	2.36	0.0094	700	900	725	1000	755	1040	785	1070	200	2"	107
SRL-10×7/2	0.3	31	31	1.56	0.0062	700	900	725	1000	755	1040	785	1070	160	2"	77
SRL-12×7/3	0.37	57.2	47	2.96	0.0094	700	1200	725	1250	755	1290	785	1320	200	2"	127
SRL-12×7/2	0.37	37.8	31	1.95	0.0062	700	1200	725	1250	755	1290	785	1320	160	2"	91
SRL-14×7/3	0.43	66.1	47	3.41	0.0094	700	1400	725	1450	755	1490	785	1250	200	2"	144
SRL-14×7/2	0.43	43.6	31	2.25	0.0062	700	1400	725	1450	755	1490	785	1250	160	2"	102
SRL-15×7/3	0.45	68.8	47	3.54	0.0094	700	1400	725	1500	755	1540	785	1570	200	2"	148
SRL-15×7/2	0.45	45.4	31	2.34	0.0062	700	1400	725	1500	755	1540	785	1570	160	2"	105
SRL-17×7/3	0.5	80.4	47	4.13	0.0094	700	1700	725	1750	755	1790	785	1820	200	2"	169
SRL-17×7/2	0.5	53.1	31	2.73	0.0062	700	1700	725	1750	755	1790	785	1820	160	2"	120
SRL-22×7/3	0.66	101.3	47	5.21	0.0094	700	2100	725	2200	755	2240	785	2270	200	2"	196
SRL-22×7/2	0.66	66.8	31	3.43	0.0062	700	2100	725	2200	755	2240	785	2270	160	2"	145
SRL-15×10/3	0.69	95.2	65	4.91	0.013	1000	1400	995	1500	1025	1540	1055	1570	200	5"/2	215
SRL-15×10/2	0.69	63	43	3.25	0.0086	1000	1400	995	1500	1025	1540	1055	1570	160	5"/2	140
SRL-17×10/3	0.74	111.4	65	5.72	0.013	1000	1700	995	1750	1025	1790	1055	1320	200	5"/2	226
SRL-17×10/2	0.74	73.6	43	3.89	0.0086	1000	1700	995	1750	1025	1790	1055	1320	160	5"/2	159
SRL-20×10/3	0.85	127.5	65	6.54	0.013	1000	1900	995	2000	1025	2040	1055	2070	200	5"/2	252
SRL-20×10/2	0.85	84.2	43	4.33	0.0086	1000	1900	995	2000	1025	2040	1055	2070	160	5"/2	177
SRL-14×8/2	0.54	50.7	35	2.55	0.007	800	1400	815	1450	845	1490	875	1520	160	2"	108

SRZ - 기술 데이터 표

모델	열 면적(m²)	공기망 면적(m²)	중간 통과 면적(m²)	행	튜브 수량	연결(인치)	치수(mm)	체중(kg)
							A	A1	A2	B	B1	B2	n	N	m	M
SRZ-5×5(D)	10.13	0.154	0.0043	3	23	1½"	497	532	562	507	547	573	5	500	4	400	54
SRZ-5×5(Z)	8.78	0.155		3	23	1½"	497	532	562	507	547	573	5	500	4	400	48
SRZ-5×5(X)	6.23	0.158		3	23	1½"	497	532	562	507	547	573	5	500	4	400	45
SRZ-10×5(D)	19.92	0.302		3	23	1½"	497	532	562	1001	1041	1067	5	500	9	900	93
SRZ-10×5(Z)	17.26	0.306		3	23	1½"	497	532	562	1250	1290	1316	5	500	9	900	84
SRZ-10×5(X)	12.22	0.312		3	23	1½"	497	532	562	1250	1290	1316	5	500	12	1200	76
SRZ-12×5(D)	24.86	0.378		3	23	1½"	497	532	562	1250	1290	1316	5	500	12	1200	113
SRZ-6×6(D)	15.33	0.231	0.0055	3	29	2"	623	658	688	609	649	675	6	600	5	500	77
SRZ-6×6(Z)	13.29	0.234		3	29	2"	623	658	688	609	649	675	6	600	5	500	69
SRZ-6×6(X)	9.43	0.239		3	29	2"	623	658	688	609	649	675	6	600	5	500	63
SRZ-10×6(D)	25.13	0.381		3	29	2"	623	658	688	1001	1041	1067	6	600	9	900	115
SRZ-10×6(Z)	21.77	0.385		3	29	2"	623	658	688	1001	1041	1067	6	600	9	900	103
SRZ-10×6(X)	15.42	0.393		3	29	2"	623	658	688	1001	1041	1067	6	600	9	900	93
SRZ-12×6(D)	31.35	0.475		3	29	2"	623	658	688	1250	1290	1316	6	600	12	1200	139
SRZ-15×6(D)	37.73	0.572		3	29	2"	623	658	688	1505	1545	1571	6	600	14	1400	164
SRZ-15×6(Z)	32.67	0.579		3	29	2"	623	658	688	1505	1545	1571	6	600	14	1400	146
SRZ-15×6(X)	23.13	0.591		3	29	2"	623	658	688	1505	1545	1571	6	600	14	1400	139
SRZ-7×7(D)	20.31	0.32	0.0063	3	33	2"	717.5	742	772	710	750	776	7	700	6	600	97
SRZ-7×7(Z)	17.6	0.324		3	33	2"	717.5	742	772	710	750	776	7	700	6	600	87
SRZ-7×7(X)	12.48	0.329		3	33	2"	717.5	742	772	710	750	776	7	700	6	600	79
SRZ-10×7(D)	28.59	0.45		3	33	2"	717.5	742	772	1001	1041	1067	7	700	9	900	129
SRZ-10×7(Z)	24.77	0.456		3	33	2"	717.5	742	772	1001	1041	1067	7	700	9	900	115
SRZ-10×7(X)	17.55	0.464		3	33	2"	717.5	742	772	1001	1041	1067	7	700	9	900	104
SRZ-12×7(D)	35.67	0.563		3	33	2"	717.5	742	772	1250	1290	1316	7	700	12	1200	156
SRZ-15×7(D)	42.93	0.678		3	33	2"	717.5	742	772	1505	1545	1571	7	700	14	1400	183
SRZ-15×7(Z)	37.18	0.685		3	33	2"	717.5	742	772	1505	1545	1571	7	700	14	1400	164
SRZ-15×7(X)	26.32	0.698		3	33	2"	717.5	742	772	1505	1545	1571	7	700	14	1400	145
SRZ-17×7(D)	49.9	0.788		3	33	2"	717.5	742	772	1750	1790	1816	7	700	17	1700	210
SRZ-17×7(Z)	43.21	0.797		3	33	2"	717.5	742	772	1750	1790	1816	7	700	17	1700	187
SRZ-17×7(X)	30.58	0.812		3	33	2"	717.5	742	772	1750	1790	1816	7	700	17	1700	169
SRZ-22×7(D)	62.75	0.901	0.0063	3	33	1½"	717.5	742	772	2202	2242	2268	7	700	21	2100	260
SRZ-15×10(D)	62.14	0.921	0.0089	3	47	1½"	1001	1036	1066	1505	1545	1571	10	1000	14	1400	255
SRZ-15×10(Z)	52.95	0.932		3	47	1½"	1001	1036	1066	1505	1545	1571	10	1000	14	1400	227
SRZ-15×10(X)	37.48	0.951		3	47	1½"	1001	1036	1066	1505	1545	1571	10	1000	14	1400	203
SRZ-17×10(D)	71.06	1.072		3	47	1½"	1001	1036	1066	1750	1790	1816	10	1000	17	1700	293
SRZ-17×10(Z)	61.54	1.085		3	47	1½"	1001	1036	1066	1750	1790	1816	10	1000	17	1700	260
SRZ-17×10(X)	43.56	1.106		3	47	1½"	1001	1036	1066	1750	1790	1816	10	1000	17	1700	232
SRZ-20×10(D)	81.27	1.226		3	47	1½"	1001	1036	1066	2002	2042	2068	10	1000	19	1900	331

UII 증기 열교환기 - 기술 데이터 표

표면 튜브	비(mm)	매개변수	행	24	30	36	42	48	54	60	66	72	1900	2050	2200	2350	96	100	102	108	114	2950	3100
튜브 12개	510	열 면적(m²)	-	2	9	11.25	13.5	15.75	18	20.25	22.5	24.75	27	29.25	31.5	33.75	36	38.25	40.5	42.75	45	/	/
		공기 표면적(m²)	1/2줄	0.26	0.325	0.39	0.455	0.52	0.585	0.65	0.715	0.78	0.845	0.91	0.975	1.04	1.105	1.17	1.235	1.3	/	/	/
		공기망 면적(m²)	1/2줄	0.144	0.18	0.216	0.252	0.288	0.324	0.36	0.396	0.432	0.468	0.504	0.54	0.576	0.612	0.648	0.684	0.72	/	/	/
		연결(인치)	1줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		연결(인치)	2줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		순중량(kg)	1줄	27	30.5	34	37.5	41	44.5	48	51.5	55	58.5	62	65.5	69	72.5	76	79.5	83	86.5	90
		순중량(kg)	2줄	35	40.5	46	51.5	57	62.5	68	73.5	79	84.5	90	95.5	101	106.5	112	117.5	123	/	/
튜브 15개	616	열 면적(m²)	-	11.25	14.06	16.88	19.69	22.5	25.31	28.13	30.94	33.75	36.56	39.38	42.19	45	47.81	50.63	53.44	56.25	/	/	/
		공기 표면적(m²)	1/2줄	0.325	0.408	0.488	0.568	0.648	0.731	0.813	0.894	0.975	1.056	1.138	1.219	1.3	1.381	1.462	1.544	1.625	/	/	/
		공기망 면적(m²)	1/2줄	0.18	0.225	0.27	0.315	0.36	0.405	0.45	0.495	0.54	0.585	0.63	0.675	0.72	0.765	0.81	0.855	0.9	/	/	/
		연결(인치)	1줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		연결(인치)	2줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		순중량(kg)	1줄	32	36	40	44	48	52	56	60	64	68	72	76	80	84	88	92	96	/	/
		순중량(kg)	2줄	42	48.55	55	61.5	68	74.5	81	87.5	94	100.5	107	113.5	120	126.5	133	139.5	146.5	/	/
관 18개	722	열 면적(m²)	-	13.5	16.88	20.25	23.63	27	30.38	33.75	37.13	40.5	43.88	47.25	50.63	54	57.38	60.75	64.13	67.5	/	/	/
		공기 표면적(m²)	1/2줄	0.39	0.488	0.586	0.684	0.782	0.88	0.978	1.076	1.174	1.272	1.37	1.468	1.566	1.664	1.762	1.86	1.958	/	/	/
		공기망 면적(m²)	1/2줄	0.216	0.27	0.324	0.378	0.432	0.486	0.54	0.594	0.648	0.702	0.756	0.81	0.864	0.918	0.972	1.026	1.08	/	/	/
		연결(인치)	1줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		연결(인치)	2줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		순중량(kg)	1줄	36	40.5	45	49.5	54	58.5	63	67.5	72	76.5	81	85.5	90	94.5	99	103.5	108	/	/
		순중량(kg)	2줄	48.5	56	63.75	71	78.5	86	93.5	101	108.5	116	123.5	131	138.5	146	153.5	161	168.5	/	/
21개 관	828	열 면적(m²)	-	15.75	19.69	23.63	27.56	31.5	35.44	39.38	43.31	47.25	51.19	55.13	59.06	63	66.94	70.88	74.81	78.75	/	/	/
		공기 표면적(m²)	1/2줄	0.455	0.568	0.681	0.794	0.907	1.02	1.133	1.246	1.359	1.472	1.585	1.698	1.811	1.924	2.037	2.15	2.263	/	/	/
		공기망 면적(m²)	1/2줄	0.252	0.315	0.378	0.441	0.504	0.567	0.63	0.693	0.756	0.819	0.882	0.945	1.008	1.071	1.134	1.197	1.26	/	/	/
		연결(인치)	1줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		연결(인치)	2줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		순중량(kg)	1줄	41	46	51	56	61	66	71	76	81	86	91	96	101	106	111	116	121	/	/
		순중량(kg)	2줄	55	63.5	72	80.9	89	97.5	106	114.5	123	131.5	140	148.5	157	165.5	174	182.5	191	/	/
24개 관	934	열 면적(m²)	-	18	22.5	27	31.5	36	40.5	45	49.5	54	58.5	63	67.5	72	76.5	81	85.5	90	/	/	/
		공기 표면적(m²)	1/2줄	0.52	0.65	0.78	0.91	1.04	1.17	1.3	1.43	1.56	1.69	1.82	1.95	2.08	2.21	2.34	2.47	2.6	/	/	/
		공기망 면적(m²)	1/2줄	0.288	0.36	0.432	0.504	0.576	0.648	0.72	0.792	0.864	0.936	1.008	1.08	1.152	1.224	1.296	1.368	1.44	/	/	/
		연결(인치)	1줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		연결(인치)	2줄	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	/	/
		순중량(kg)	1줄	46	51.5	57	62.5	68	73.5	79	84.5	90	95.5	101	106.5	112	117.5	123	128.5	134	/	/
		순중량(kg)	2줄	63	72.5	82	91.5	101	110.5	120	129.5	139	148.5	158	167.5	177	186.5	196	205.5	215	/	/

GLII 증기 열교환기 - 기본 매개변수 표

표면 튜브	비(mm)	매개변수/행	20	30	36	42	48	54	60	66	72	78	84	90	96	102	108	114	120
		A(mm) / 튜브 길이	700	850	1000	1150	1200	1450	1600	1750	1900	2050	2200	2350	2500	2650	2800	2950	3100
6	318	열 면적(m²) - 2행	4.7	5.84	6.98	8.12
		열 면적(m²) - 4행	9.4	11.68	13.96	16.24
		공기 표면적(m²) - 2,4행	0.157	0.196	0.235	0.273
		공기망 면적(m²) - 2,4행	0.083	0.108	0.126	0.145
		연결(인치) - 2,4행	1	1	1	1
		순중량(kg) - 2행	19	22	25	28
		순중량(kg) - 4행	34	40	45	50
8	396	열 면적(m²) - 2행	6.26	7.78	9.23	10.84	12.42	13.94	15.48
		열 면적(m²) - 4행	12.52	15.56	18.64	21.68	24.84	27.88	30.96
		공기 표면적(m²) - 2,4행	0.205	0.255	0.306	0.356	0.406	0.457	0.507
		공기망 면적(m²) - 2,4행	0.108	0.135	0.162	0.189	0.215	0.242	0.268
		연결(인치) - 2,4행	1	1	1	1	1	1	2
		순중량(kg) - 2행	23	27	31	35	39	43	47
		순중량(kg) - 4행	42	50	58	66	74	82	90
10	474	열 면적(m²) - 2행	7.82	9.72	11.64	13.56	15.48	17.42	19.34	21.22	23.18	25.08	27
		열 면적(m²) - 4행	15.64	19.44	23.28	27.12	30.96	34.84	38.68	42.44	46.36	50.16	54
		공기 표면적(m²) - 2,4행	0.253	0.315	0.377	0.438	0.501	0.563	0.625	0.687	0.749	0.812	0.873
		공기망 면적(m²) - 2,4행	0.134	0.167	0.2	0.233	0.266	0.298	0.332	0.366	0.398	0.43	0.463
		연결(인치) - 2,4행	1	1	1	1	1	1	1	1	1	1	1
		순중량(kg) - 2행	28	33	37	41	45	50	55	60	66	72	78
		순중량(kg) - 4행	50	59	66	73	81	90	99	109	119	129	140
12	552	열 면적(m²) - 2행	9.36	11.66	13.98	16.26	18.62	20.9	23.2	25.46	27.8	30.1	32.38	34.7	37	39.34	41.7	44	46.2
		열 면적(m²) - 4행	18.72	23.32	27.96	32.52	37.24	41.8	46.4	50.92	55.6	60.2	64.76	69.4	74	78.68	83.4	88	92.4
		공기 표면적(m²) - 2,4행	0.3	0.374	0.447	0.521	0.595	0.669	0.741	0.816	0.891	0.965	1.035	1.11	1.185	1.258	1.335	1.41	1.48
		공기망 면적(m²) - 2,4행	0.159	0.198	0.237	0.276	0.316	0.354	0.393	0.433	0.473	0.512	0.549	0.588	0.628	0.666	0.707	0.748	0.748
		연결(인치) - 2,4행	2	2	2	2	2	2	2	2	3	3	2	2	2	2	2	2	2
		순중량(kg) - 2행	37	43	49	55	61	67	73	79	85	91	97	103	109	115	121	127	133
		순중량(kg) - 4행	66	78	90	102	114	126	139	150	162	174	186	198	210	222	234	246	258
15	669	열 면적(m²) - 2행	11.62	14.58	17.48	20.34	23.24	26.12	29	31.82	34.78	37.62	40.5	43.4	46.2	49.2	52.1	55	57.8
		열 면적(m²) - 4행	23.29	29.16	34.96	40.68	46.48	52.24	58	63.64	69.56	75.24	81	86.8	92.4	98.4	104.2	110	115.6
		공기 표면적(m²) - 2,4행	0.372	0.463	0.554	0.645	0.737	0.828	0.92	1.01	1.01	1.192	1.285	1.375	1.468	1.56	1.65	1.74	1.835
		공기망 면적(m²) - 2,4행	0.197	0.245	0.294	0.342	0.391	0.438	0.488	0.53	0.584	0.632	0.681	0.73	0.777	0.826	0.875	0.953	0.973
		연결(인치) - 2,4행	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
		순중량(kg) - 2행	46	53	60	68	75	82	89	96	103	111	118	125	132	139	146	153	160
		순중량(kg) - 4행	83	95	108	122	135	148	161	174	187	200	213	226	239	252	265	278	291
18	786	열 면적(m²) - 2행	14.06	17.5	20.9	24.4	27.88	31.38	34.8	38.22	41.7	45.1	48.6	52.08	55.5	59	62.5	65.9	69.4
		열 면적(m²) - 4행	28.12	35	41.88	48.8	55.76	62.76	69.6	76.44	83.4	90.2	97.2	104.16	111	118	125	131.8	138.8
		공기 표면적(m²) - 2,4행	0.443	0.552	0.66	0.769	0.879	0.987	1.095	1.204	1.313	1.42	1.53	1.64	1.745	1.86	1.956	2.08	2.185
		공기망 면적(m²) - 2,4행	0.235	0.293	0.35	0.407	0.464	0.523	0.58	0.638	0.696	0.753	0.811	0.869	0.928	0.986	1.035	1.102	1.158
		연결(인치) - 2,4행	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
		순중량(kg) - 2행	53	67	69	77	85	92	100	108	116	124	132	140	146	156	164	172	180
		순중량(kg) - 4행	92	108	124	140	156	172	198	204	220	236	252	268	284	300	306	332	348
21	903	열 면적(m²) - 2행	16.3	20.4	24.44	28.42	32.34	36.58	40.6	44.6	48.7	52.7	56.7	60.8	64.7	68.8	72.9	76.9	80.8
		열 면적(m²) - 4행	32.6	40.8	48.88	56.84	64.68	73.16	80.12	89.2	95.4	105.4	113.4	121	129.4	137.6	145.8	153.8	161.6
		공기 표면적(m²) - 2,4행	0.515	0.641	0.767	0.893	1.02	1.145	1.272	1.399	1.528	1.651	1.78	1.905	2.03	2.16	2.28	2.41	2.54
		공기망 면적(m²) - 2,4행	0.276	0.342	0.407	0.473	0.541	0.607	0.674	0.741	0.81	0.875	0.944	1.01	1.075	1.145	1.208	1.28	1.345
		연결(인치) - 2,4행	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
		순중량(kg) - 2행	60	69	78	87	96	103	112	121	130	139	148	157	166	175	184	193	202
		순중량(kg) - 4행	105	123	141	159	177	195	213	231	249	267	285	303	321	339	357	375	393
24	1020	열 면적(m²) - 2행	18.62	23.2	27.9	32.54	37.9	41.8	46.4	50.92	55.6	60.2	64.8	69.4	73.9	78.7	83.4	88.8	92.5
		열 면적(m²) - 4행	37.24	16.52	55.8	65.08	75.9	83.6	92.8	101.8	111.2	120.4	129.6	138.8	147.8	157.4	168.8	179.6	184.8
		공기 표면적(m²) - 2,4행	0.587	0.73	0.873	1.04	1.161	1.307	1.451	1.591	1.739	1.884	2.025	2.17	2.315	2.455	2.605	2.745	2.89
		공기망 면적(m²) - 2,4행	0.313	0.388	0.463	0.538	1.615	0.093	0.769	0.843	0.921	0.998	1.075	1.15	1.225	1.3	1.38	1.455	1.53
		연결(인치) - 2,4행	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
		순중량(kg) - 2행	68	79	90	101	142	123	133	144	155	164	174	184	194	204	215	226	238
		순중량(kg) - 4행	120	141	162	182	201	220	239	258	277	295	314	333	352	371	390	410	430

FUL 열 오일 열교환기 - 강철-알루미늄 핀 튜브 사양

외경 D(mm)	핀 높이 h(mm)	핀 두께 s (mm)	핀 피치 t(mm)	알루미늄 튜브 벽(mm)	스틸 튜브 벽(mm)	총 외부 면적 SW(m²/m)	SW/Sn
50	11.5	0.3	2.5	1	2	1.206	18.28

참고: 고객 요구에 따라 다른 크기를 만들 수 있습니다.

FUL 열 오일 열교환기 - 치수 및 주요 매개변수

모델	얼굴 면적(m²)	열 면적(m²)	공기망 면적(m²)	표면 튜브	행	연결 DN(입력)	치수(mm)	체중(kg)
							A	B	A1	A2	B1	B2	D	n	N	m	M
FUL-5×5	0.257	10.854	0.123	9	2	1½"	500	513	560	600	553	593	75	4	400	4	400	메모 참조
FUL-8×5	0.41	17.366	0.196	9	2	1½"	800	513	860	900	553	593	75	4	400	7	700	메모 참조
FUL-10×5	0.513	21.708	0.245	9	2	1½"	1000	513	1060	1100	553	593	75	4	400	9	900	메모 참조
FUL-6×6	0.405	17.366	0.191	12	2	1½"	600	675	660	700	715	755	75	5	500	5	500	메모 참조
FUL-8×6	0.54	23.155	0.255	12	2	1½"	800	675	860	900	715	755	75	5	500	7	700	메모 참조
FUL-10×6	0.675	28.944	0.318	12	2	1½"	1000	675	1060	1100	715	755	75	5	500	9	900	메모 참조
FUL-12×6	0.81	34.733	0.381	12	2	1½"	1200	675	1260	1300	715	755	75	5	500	11	1100	메모 참조
FUL-8×8	0.67	28.944	0.313	15	2	2"	800	837	860	900	877	917	75	7	700	7	700	메모 참조
FUL-10×8	0.837	36.18	0.391	15	2	2"	1000	837	1060	1100	877	917	75	7	700	9	900	메모 참조
FUL-12×8	1.004	43.416	0.469	15	2	2"	1200	837	1260	1300	877	917	75	7	700	11	1100	메모 참조
FUL-14×8	1.172	50.652	0.547	15	2	2"	1400	837	1460	1500	877	917	75	7	700	13	1300	메모 참조
FUL-14×10	1.474	64.159	0.683	19	2	2½"	1400	1053	1460	1500	1093	1133	75	9	900	13	1300	메모 참조
FUL-16×10	1.685	73.325	0.78	19	2	2½"	1600	1053	1660	1700	1093	1133	75	9	900	15	1500	메모 참조
FUL-18×10	1.895	82.49	0.878	19	2	2½"	1800	1053	1860	1900	1093	1133	75	9	900	17	1700	메모 참조
FUL-18×12	2.284	99.857	1.052	23	2	3"	1800	1269	1860	1800	1309	1349	75	11	1100	17	1700	메모 참조
FUL-20×12	2.538	110.952	1.169	23	2	3"	2000	1269	2060	2100	1309	1349	75	11	1100	19	1900	메모 참조
FUL-22×12	2.792	122.047	1.286	23	2	3"	2200	1269	2260	2300	1309	1349	75	11	1100	21	2100	메모 참조
FUL-25×12	3.173	138.69	1.461	23	2	3"	2500	1269	2560	2600	1309	1349	75	11	1100	24	2400	메모 참조

해외 성공 및 서비스 헌신

해외시장에서 좋은 성과를 거두고 있습니다. 파키스탄과 베트남에서는 이 제품이 당사의 주요 제품입니다. 우리는 지역 에너지 조건과 제조 요구 사항에 맞게 최적화했습니다. 현재까지 우리는 이 두 나라에 200개 이상의 제품을 납품했습니다. 파키스탄의 한 화학제품 고객은 건조실의 공기를 가열해야 했습니다. 우리는 그들에게 SRZ-10×6(D) 모델을 제공했습니다. 열 면적은 25.13m²입니다. 공기망 면적은 0.381m²입니다. 중간 통과 면적은 0.0055m²였습니다. 이 장치는 3줄의 엇갈린 나선형 핀 튜브를 사용했습니다. 고객님께서는 스팀을 사용하시고 안정적인 출구온도를 얻으셨습니다. 1년 후에 그들은 5개를 더 주문했습니다. 베트남의 한 식품 공장에서는 열 면적이 21.708m²인 FUL 유형 열 오일 히터 모델 FUL-10×5를 사용했습니다. 그들은 열유를 사용하여 매우 정확한 온도 제어로 공기를 가열했습니다. 그들은 우리 서비스에 만족했습니다. 우리의 정시 배송 비율은 100%입니다. 고객 재구매율이 60%가 넘습니다. 우리는 OEM 개인 상표를 지원하지 않지만 귀하의 도면이나 프로토타입을 제작할 수 있습니다. 최소 주문량은 1개입니다. 다양한 모델과 색상을 한 순서로 혼합할 수 있습니다. 표준 제품 리드타임은 20일입니다. 맞춤형 제품은 최소 30일이 소요됩니다. 반복 주문이 더 빠릅니다. 우리의 월별 제품 생산 능력은 약 50개 단위입니다. 지불: 40% 사전, 60% 선적 전. 우리는 RMB와 USD를 받습니다. 무역 조건: EXW 또는 FOB. 우리는 이 제품이 공기 가열 및 냉각 응용 분야를 위한 다재다능하고 효율적인 선택이라고 믿습니다.

인기 탭: 핀 x 열교환기, 중국 핀 x 열교환기 제조업체, 공급업체, 공장, 콘덴서, 산업용 쉘앤튜브 열교환기, 판형 및 튜브형 콘덴서, 쉘앤코일형 콘덴서, 튜브형 콘덴서, 수냉식 표면 응축기

← 이전: 스테인레스 스틸 열 콘덴서

다음: 없다 →

문의 보내기

당신은 또한 좋아할지도 모릅니다
